Czujnik włączania wentylatora chłodnicy Jak działa i jak go skutecznie zdiagnozować

• Czujnik włączania wentylatora chłodnicy odpowiada za automatyczne uruchamianie wentylatora, chroniąc silnik przed przegrzaniem.
• Lokalizacja czujnika różni się w zależności od modelu samochodu, najczęściej znajduje się przy chłodnicy lub w obudowie termostatu.
• Objawy uszkodzenia to m.in. przegrzewanie silnika, ciągła praca wentylatora lub jego całkowity brak reakcji.
• Diagnostyka czujnika możliwa jest multimetr i testami praktycznymi, które można wykonać samodzielnie.
• Wymiana czujnika jest prostym zabiegiem, dostępnym dla mechaników amatorów, z wykorzystaniem podstawowych narzędzi.
• Różnice między czujnikiem a wyłącznikiem termicznym dotyczą trybu działania i sposobu sterowania wentylatorem.
• Prawidłowa praca czujnika wpływa na efektywne chłodzenie silnika, zmniejsza zużycie paliwa i ogranicza emisję spalin.

Automatyczne sterowanie wentylatorem chłodnicy przez czujnik włączania wentylatora jest kluczowe dla stabilnej pracy silnika i zapobiegania jego przegrzewaniu. W niniejszym artykule szczegółowo omówimy zasady działania czujnika, jego lokalizację, sposoby diagnostyki, a także praktyczne wskazówki dotyczące samodzielnej wymiany. Dzięki temu zyskasz wiedzę pozwalającą skutecznie zadbać o układ chłodzenia swojego samochodu.

• Gdzie znajduje się czujnik włączania wentylatora chłodnicy? – najczęściej przy chłodnicy lub termostacie.
• Jakie są objawy uszkodzonego czujnika? – przegrzewanie, wentylator działa cały czas lub nie działa wcale.
• Jak przetestować czujnik wentylatora chłodnicy? – używając multimetru do pomiaru oporu i testów praktycznych.
• Kiedy wymienić czujnik wentylatora? – gdy testy diagnostyczne wskażą uszkodzenie lub występują wyraźne objawy awarii.
• Jakie narzędzia są potrzebne do wymiany czujnika? – klucze, śrubokręt, ewentualnie szczypce.
• Jaka jest różnica między czujnikiem a wyłącznikiem termicznym? – różny sposób działania i sterowania wentylatorem.
• Jak awaria czujnika wpływa na silnik i emisję spalin? – prowadzi do przegrzewania, zwiększa zużycie paliwa i emisję.

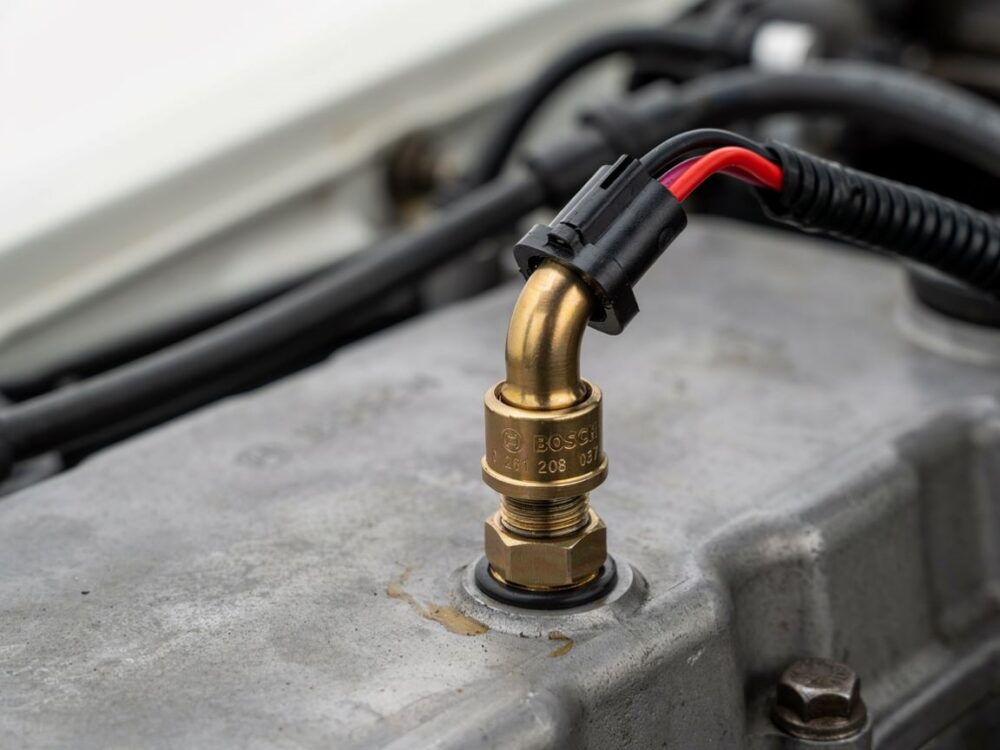

Czujnik włączania wentylatora chłodnicy rola w układzie chłodzenia

Czujnik włączania wentylatora chłodnicy to element, który pełni fundamentalną rolę w automatycznym sterowaniu pracą wentylatora chłodnicy. Jego zadaniem jest monitorowanie temperatury cieczy chłodzącej i załączanie wentylatora w momencie, gdy temperatura przekracza ustalony próg. Dzięki temu zapewnione jest optymalne chłodzenie silnika, zwłaszcza podczas jazdy w korkach lub w wysokich temperaturach otoczenia, gdy naturalny przepływ powietrza jest niewystarczający.

Z mojego doświadczenia wynika, że prawidłowo działający czujnik pozwala uniknąć wielu problemów związanych z przegrzewaniem silnika, które mogłyby skutkować poważnymi uszkodzeniami mechanicznymi. W praktyce najczęściej działa to tak, że czujnik odbiera sygnał o wysokiej temperaturze i wysyła impuls do sterownika lub bezpośrednio do wentylatora, powodując jego uruchomienie.

Brak lub awaria czujnika oznacza, że wentylator może nie włączyć się w odpowiednim czasie, a silnik zacznie się przegrzewać, co jest niebezpieczne i może generować wysokie koszty napraw. Warto również zauważyć, że niektóre nowoczesne układy chłodzenia dysponują elektronicznym sterowaniem chłodzenia, gdzie czujnik współpracuje z komputerem pokładowym, optymalizując pracę wentylatora.

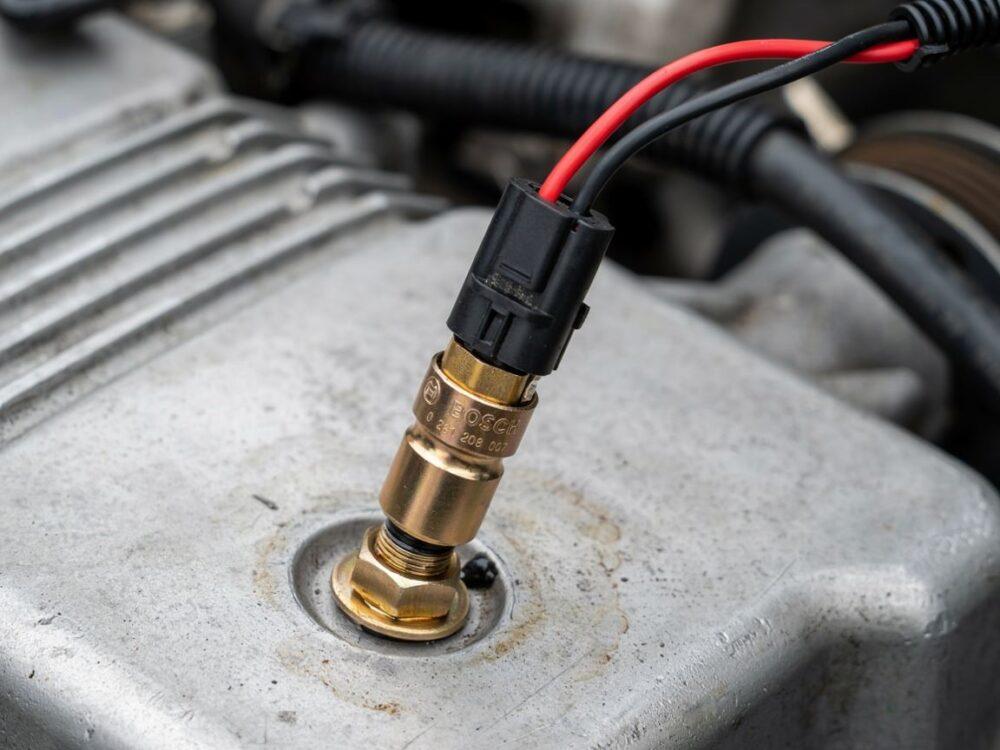

Jak działa czujnik wentylatora chłodnicy

Czujnik włączania wentylatora chłodnicy działa na zasadzie pomiaru temperatury cieczy chłodzącej lub otoczenia wokół chłodnicy i zamienia tych parametr na sygnał elektryczny. W układach tradycyjnych stosuje się przede wszystkim dwa typy czujników:

• Termiczny czujnik oporowy (NTC lub PTC) – zmienia swoją rezystancję wraz ze wzrostem temperatury. W momencie przekroczenia określonego progu rezystancja spada lub rośnie (w zależności od typu), co powoduje załączenie wentylatora.
• Wyłącznik termiczny (termostat elektryczny) – to rodzaj przełącznika, który fizycznie załącza obwód wentylatora, gdy temperatura osiągnie wartość progową.

W nowoczesnych pojazdach czujnik temperatury wentylatora chłodnicy przesyła dane do modułu sterującego silnikiem (ECU), który decyduje o włączeniu wentylatora na podstawie złożonych algorytmów. W starszych autach czujnik może bezpośrednio sterować przekaźnikiem wentylatora.

Z mojego doświadczenia wynika, że czujniki termiczne są bardziej niezawodne, ale mniej precyzyjne niż elektroniczne czujniki temperatury silnika, które oferują bardziej płynne sterowanie prędkością wentylatora.

Objawy uszkodzonego czujnika chłodnicy

Rozpoznanie uszkodzonego czujnika włączania wentylatora chłodnicy można przeprowadzić na podstawie kilku typowych objawów, które wskazują na jego niewłaściwą pracę:

• Przegrzewanie silnika – wentylator nie włącza się mimo wysokiej temperatury cieczy.
• Wentylator działa stale – czujnik „myśli”, że temperatura jest wysoka, przez co wentylator nie wyłącza się, co powoduje stały wzrost zużycia paliwa i hałas.
• Wentylator włącza się i wyłącza nieregularnie – sygnał z czujnika jest niestabilny, co może prowadzić do nierównomiernego chłodzenia.
• Błędy w komputerze pokładowym – zapalona kontrolka silnika lub komunikaty diagnostyczne wskazujące na problemy z układem chłodzenia.
• Wysoka temperatura na wskaźniku – samochód wskazuje nadmierne nagrzanie bez widocznej przyczyny.

W praktyce spotkałem się z sytuacją, gdy usterka czujnika była przyczyną częstych awarii uszczelki pod głowicą, ponieważ silnik był regularnie przegrzewany bez odpowiedniej reakcji wentylatora.

Diagnostyka i testowanie czujnika włączania wentylatora

Diagnostyka czujnika włączania wentylatora chłodnicy jest możliwa nawet w warunkach domowych, pod warunkiem posiadania podstawowych narzędzi, takich jak multimetr. Poniżej przedstawiam metody testowania oraz wskazówki, kiedy warto zdecydować się na wymianę czujnika.

Metody testowania czujnika multimetr i testy praktyczne

1. Pomiar rezystancji czujnika
2. Wyjmij czujnik z układu chłodzenia zgodnie z instrukcją serwisową lub opisem w sekcji wymiany.
3. Podłącz końcówki multimetru do styków czujnika.
4. Zmierz rezystancję w temperaturze pokojowej i podgrzewaj czujnik (np. w ciepłej wodzie).
5. Porównaj wyniki z wartościami referencyjnymi podanymi przez producenta (np. 2000 Ω w 20°C, 200 Ω w 90°C dla czujników NTC).

6. Brak zmiany lub wartości poza normą wskazują na uszkodzenie.

7. Test działania w układzie

8. Podłącz czujnik z powrotem.
9. Uruchom silnik i obserwuj moment załączenia wentylatora. Wentylator powinien włączyć się, gdy temperatura cieczy osiągnie określony próg.

10. Jeśli wentylator nie reaguje, a temperatura jest wysoka, może to oznaczać awarię czujnika lub problem z okablowaniem.

11. Sprawdzenie ciągłości obwodu

12. Sprawdź przewody i kostki pod kątem uszkodzeń, korozji lub poluzowania.
13. Brak ciągłości lub luźne połączenia mogą powodować fałszywe sygnały z czujnika.

Z mojego doświadczenia wynika, że diagnostyka pozwala często oszczędzić czas i pieniądze, ponieważ wymiana czujnika jest uzasadniona dopiero po potwierdzeniu awarii.

Kiedy warto wymienić czujnik wentylatora

Wymiana czujnika jest zalecana, gdy:

• Testy diagnostyczne potwierdzą nienormalne parametry rezystancji lub przerwy w obwodzie.
• Wentylator nie uruchamia się mimo wysokiej temperatury płynu chłodzącego.
• Wentylator działa nieustannie, co zwiększa zużycie energii i hałas.
• Pojawiają się błędy ECU związane z układem chłodzenia, a diagnostyka wykluczy inne elementy.

Instrukcja samodzielnej wymiany czujnika chłodnicy

Dla mechaników amatorów i hobbystów przygotowałem prostą instrukcję krok po kroku, jak wykonać wymianę czujnika wentylatora chłodnicy.

Narzędzia potrzebne do wymiany czujnika

• Klucz płaski lub nasadowy (najczęściej 19 lub 21 mm)
• Śrubokręt (jeśli wymagany do demontażu osłon)
• Multimetr do testów przed i po wymianie
• Rękawice ochronne
• Zbiornik na płyn chłodzący (opcjonalnie, jeśli płyn będzie się wyciekał)
• Nowy czujnik odpowiedni do modelu samochodu

Krok po kroku wymiana czujnika

1. Wyłącz silnik i pozwól mu wystygnąć, by uniknąć poparzeń gorącym płynem chłodzącym.
2. Zlokalizuj czujnik włączania wentylatora chłodnicy – zazwyczaj w pobliżu chłodnicy lub w obudowie termostatu.
3. Odłącz kostkę elektryczną od czujnika, delikatnie zwalniając zabezpieczenia.
4. Przy pomocy odpowiedniego klucza odkręć czujnik, uważając na wyciek płynu chłodzącego.
5. Zamontuj nowy czujnik, dokręcając go zgodnie z zaleceniami producenta (nie za mocno, by nie uszkodzić gwintu).
6. Podłącz kostkę elektryczną do nowego czujnika.
7. Sprawdź poziom płynu chłodzącego i uzupełnij go w razie potrzeby.
8. Uruchom silnik i obserwuj pracę wentylatora oraz temperaturę.
9. Wykonaj test działania czujnika zgodnie z opisem w diagnostyce.

Z mojego doświadczenia wynika, że ostrożność przy odkręcaniu czujnika oraz dokładne sprawdzenie szczelności układu chłodzenia po wymianie są kluczowe, aby uniknąć dalszych problemów.

Różnice między czujnikiem a przełącznikiem termicznym wentylatora

W układzie chłodzenia samochodu możemy spotkać dwa podstawowe elementy sterujące pracą wentylatora: czujnik temperatury i przełącznik termiczny (wyłącznik termiczny). Choć oba służą do załączania wentylatora na podstawie temperatury, różnią się zasadą działania i sposobem podłączenia.

• Czujnik temperatury (analogowy lub cyfrowy) – mierzy temperaturę cieczy chłodzącej i przekazuje sygnał do sterownika lub bezpośrednio do przekaźnika. Może działać na zasadzie zmiany rezystancji lub jako element półprzewodnikowy. Zapewnia bardziej płynne sterowanie, np. regulację prędkości wentylatora.
• Przełącznik termiczny (wyłącznik termiczny) – to prosty element mechaniczny, który włącza lub wyłącza obwód elektryczny wentylatora po osiągnięciu określonej temperatury. Działa jak włącznik/wyłącznik, nie oferując regulacji.

Znajomość tych różnic jest ważna podczas diagnostyki i wyboru odpowiedniego elementu do wymiany.

Wpływ działania czujnika na temperaturę silnika i bezpieczeństwo

Prawidłowe działanie czujnika włączania wentylatora chłodnicy bezpośrednio wpływa na stabilność temperatury pracy silnika. Wentylator chłodnicy jest kluczowy podczas pracy na postoju, w korkach lub przy wysokich temperaturach zewnętrznych, kiedy naturalny przepływ powietrza jest ograniczony.

Gdy czujnik działa poprawnie, wentylator uruchamia się precyzyjnie wtedy, gdy jest to potrzebne, co zapobiega przegrzewaniu silnika, a tym samym chroni elementy takie jak głowica, uszczelka pod głowicą, pompa wody i termostat.

W praktyce nieprawidłowe działanie czujnika może prowadzić do:

• Przegrzewania silnika, które grozi poważnymi uszkodzeniami mechanicznymi.
• Zwiększonego zużycia paliwa, gdy wentylator działa bez potrzeby, obciążając alternator i silnik.
• Wyższej emisji spalin z powodu nieoptymalnej temperatury pracy silnika.

Dlatego regularna kontrola i ewentualna wymiana czujnika to ważny element dbania o bezpieczeństwo i ekonomię eksploatacji pojazdu.

Częste problemy z wentylatorem chłodnicy i ich przyczyny

Poza uszkodzeniem samego czujnika, wentylator chłodnicy może mieć również inne problemy, które często są mylone z usterką czujnika:

• Uszkodzony silnik wentylatora – wentylator nie działa niezależnie od czujnika.
• Przepalony bezpiecznik lub uszkodzony przekaźnik – brak zasilania wentylatora.
• Zanieczyszczenia i korozja styków – przerwy w obwodzie elektrycznym.
• Złe podłączenie czujnika – zwłaszcza po wymianie części.

Diagnostyka powinna uwzględniać cały układ elektryczny i mechaniczny, aby uniknąć błędnych wniosków.

Jak wpływa awaria czujnika na zużycie paliwa i emisję spalin

Awaria czujnika włączania wentylatora chłodnicy nie tylko zagraża temperaturze pracy silnika, ale również wpływa na aspekty ekonomiczne i ekologiczne eksploatacji samochodu. Wentylator stale pracujący z powodu uszkodzonego czujnika zwiększa obciążenie alternatora i silnika, co przekłada się na większe zużycie paliwa.

Z kolei brak pracy wentylatora skutkuje przegrzewaniem, co powoduje nieoptymalne spalanie mieszanki paliwowej i wzrost emisji toksycznych spalin. W efekcie awaria czujnika może negatywnie wpływać na wynik testów emisji i prowadzić do niekorzystnych konsekwencji przy kontroli technicznej.

Najlepsze praktyki konserwacji układu chłodzenia z uwzględnieniem czujnika

Zalecam następujące praktyki, które pomogą utrzymać układ chłodzenia, w tym czujnik wentylatora, w dobrej kondycji:

• Regularna kontrola poziomu i jakości płynu chłodzącego.
• Okresowa inspekcja czujnika i przewodów pod kątem uszkodzeń i korozji.
• Wykonywanie diagnostyki elektrycznej czujnika co kilka lat lub przy pierwszych objawach awarii.
• Uzupełnianie lub wymiana płynu chłodzącego zgodnie z zaleceniami producenta samochodu.
• Zwracanie uwagi na prawidłową pracę wentylatora i szybkie reagowanie na nieprawidłowości.

Takie działania pozwalają uniknąć kosztownych napraw i wydłużają żywotność układu chłodzenia.

Gdzie kupić i na co zwrócić uwagę wybierając czujnik wentylatora chłodnicy

Kupując czujnik włączania wentylatora chłodnicy, warto zadbać o kilka aspektów:

• Oryginalność i kompatybilność – najlepiej wybierać części dedykowane do konkretnego modelu samochodu, potwierdzone numerem OEM.
• Jakość wykonania – renomowani producenci i certyfikowane części gwarantują dłuższą żywotność i niezawodność.
• Gwarancja – sprawdź okres gwarancji oraz warunki zwrotu lub reklamacji.
• Cena – unikaj najtańszych zamienników, które mogą szybko ulec awarii; inwestycja w jakość często się zwraca.
• Opinie użytkowników – przed zakupem warto zapoznać się z opiniami i doświadczeniami innych kierowców na forach lub w serwisach motoryzacyjnych.

Z mojego doświadczenia wynika, że właściwy dobór czujnika to podstawa bezproblemowej eksploatacji układu chłodzenia.
