Silnik W12 budowa i zasada działania – jak działa wyjątkowy układ cylindrów

Silnik W12 budowa i zasada działania to temat fascynujący dla każdego pasjonata motoryzacji, zwłaszcza tych, którzy cenią sobie techniczne ciekawostki i inżynierskie rozwiązania w luksusowych samochodach. W niniejszym artykule poznasz szczegóły dotyczące budowy tej unikalnej jednostki napędowej, jej technologii, zastosowań i perspektyw rozwoju w kontekście współczesnych wymagań rynkowych i ekologicznych.

Jak zbudowany jest silnik W12? Silnik składa się z dwóch rzędów cylindrów ułożonych pod kątem 72 stopni, tworząc charakterystyczny kształt litery „W”.

Dlaczego silnik W12 jest stosunkowo kompaktowy mimo 12 cylindrów? Dzięki specyficznemu nakładaniu cylindrów, co zmniejsza długość i szerokość jednostki.

Jakie materiały są używane w konstrukcji silnika W12? Przeważnie lekkie stopy aluminium na blok cylindrów i głowice, elementy ze stali wysoko wytrzymałej dla wału korbowego i korbowodów.

Jakie są zalety i wady silnika W12? Zalety to wysoka moc, równomierna praca i kompaktowe rozmiary, wady to wyższe koszty serwisowania i większe zużycie paliwa.

W jakich samochodach można znaleźć silnik W12? Najczęściej w modelach Audi A8, Volkswagen Phaeton, Bentley Continental GT i Flying Spur.

Jak działa system wtrysku paliwa w silniku W12? Zazwyczaj stosuje się bezpośredni wtrysk paliwa (TSI) z wielopunktowym układem biturbo.

Czy silnik W12 ma przyszłość w dobie ekologii? Aktualnie jest wypierany przez technologie hybrydowe i elektryczne, choć nadal oferuje wyjątkowe osiągi w wybranych modelach.

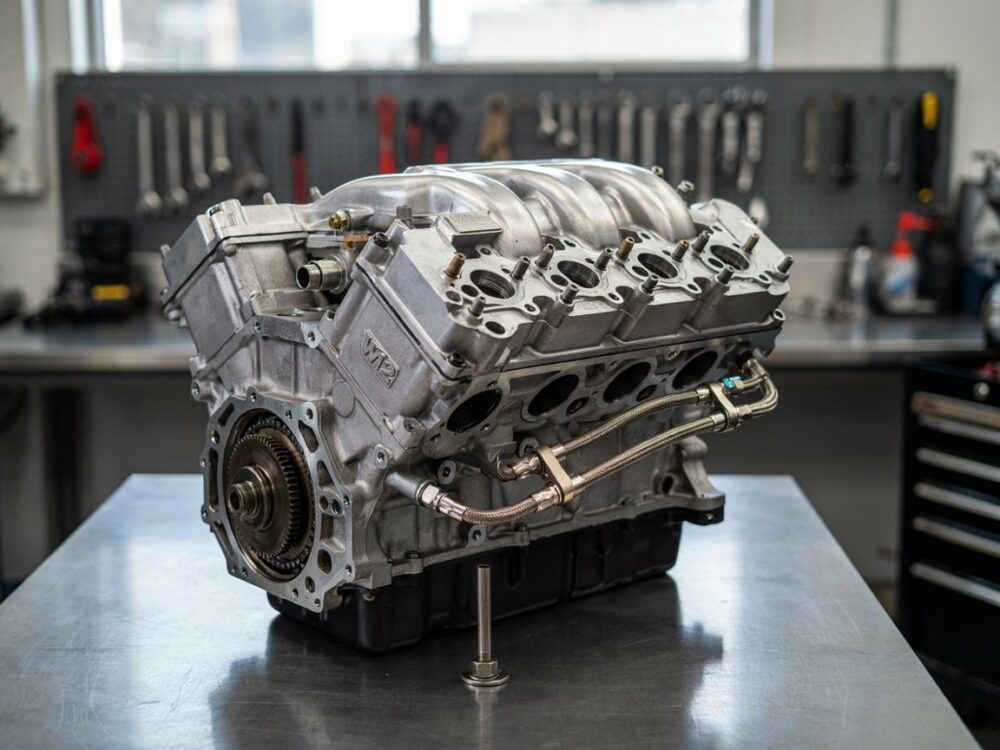

Budowa silnika W12 – podstawowe informacje techniczne

Silnik W12 to jednostka napędowa złożona z 12 cylindrów ułożonych w specyficzny sposób, który wyróżnia ją spośród innych konfiguracji. Z mojego doświadczenia wynika, że kluczową cechą jest zastosowanie dwóch zespołów cylindrów VR6, połączonych ze sobą pod kątem 72 stopni, co tworzy charakterystyczny kształt litery „W”. Taka konstrukcja pozwala na zachowanie wysokiej mocy i momentu obrotowego przy jednoczesnym ograniczeniu rozmiarów silnika.

Blok cylindrów wykonany jest zazwyczaj z lekkiego stopu aluminium, co redukuje masę jednostki i poprawia jej efektywność termiczną. Głowice cylindrów posiadają zaawansowane kanały dolotowe i wylotowe, zaprojektowane pod kątem optymalizacji przepływu powietrza i mieszanki paliwowej. Wał korbowy i korbowody to kluczowe elementy przenoszące napęd, wykonane z wysokowytrzymałej stali, czasem z elementami specjalnych powłok zmniejszających tarcie.

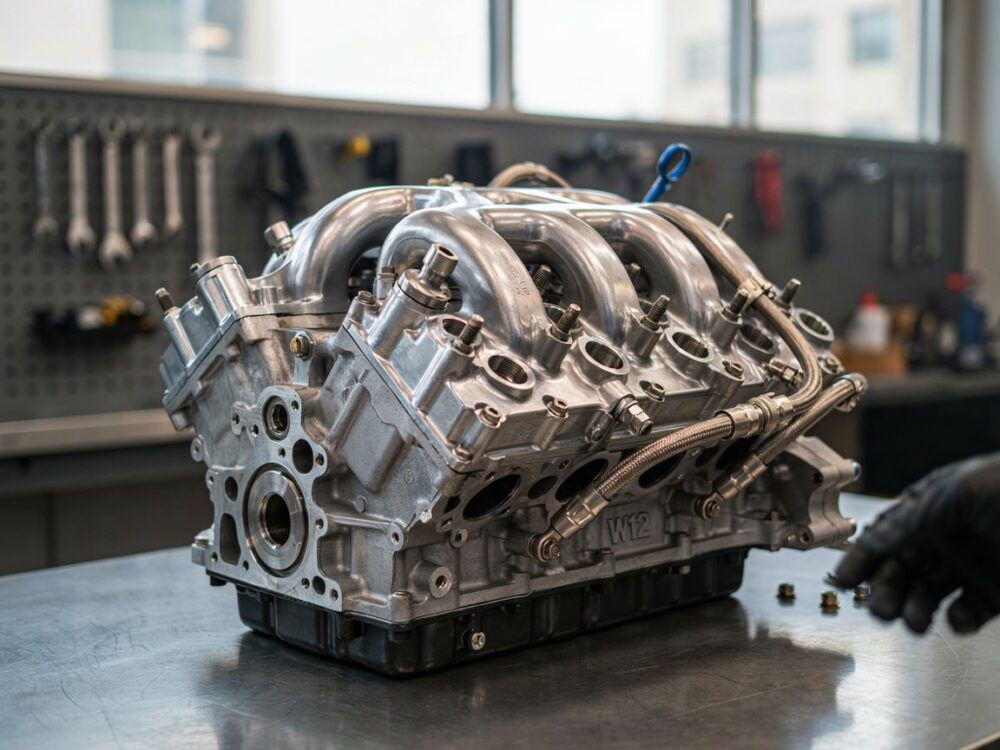

Układ cylindrów w silniku W12 i jego specyfika

Układ cylindrów W12 jest swoistym kompromisem pomiędzy tradycyjnym silnikiem V12 a konstrukcją VR6. W klasycznym silniku V12 cylindry ułożone są w dwóch rzędach pod kątem 60 lub 90 stopni, co skutkuje dużymi wymiarami. VR6 to natomiast silnik z cylindrami ułożonymi pod bardzo małym kątem (zazwyczaj 15 stopni), co pozwala na kompaktową budowę.

W konstrukcji W12 dwie jednostki VR6 są połączone pod kątem około 72 stopni, co pozwala na ułożenie 12 cylindrów na relatywnie małej powierzchni, węższej niż tradycyjny V12. Cylindry są ułożone w cztery rzędy – dwa z przodu i dwa z tyłu, ale tak blisko siebie, że tworzą spójną całość.

Charakterystyka korbowodu i wału korbowego w W12

Wał korbowy w silniku W12 jest bardziej skomplikowany niż w standardowych konstrukcjach. Składa się z sześciu par czopów korbowych, połączonych z dwoma cylindrami na jeden korbowód (tzw. nakładanie cylindrów). Taka konstrukcja pozwala na ograniczenie długości wału i zmniejszenie masy wirującej.

Korbowody wykonane są ze stali ulepszanej cieplnie lub stopów o wysokiej wytrzymałości, co jest niezbędne dla utrzymania trwałości przy wysokich obciążeniach generowanych przez dużą moc silnika.

W praktyce, ze względu na specyfikę układu, wał korbowy W12 zapewnia bardzo płynną pracę silnika, z minimalnymi drganiami i charakterystycznym, równomiernym rozkładem momentu obrotowego.

Materiały i technologie wykorzystane w konstrukcji silnika

W nowoczesnych silnikach W12 stosuje się przede wszystkim lekkie stopy aluminium na blok cylindrów i głowice, co zmniejsza masę silnika i poprawia odprowadzanie ciepła. Elementy układu korbowego i tłoki są wykonywane z wytrzymałych stopów stali lub aluminium ze specjalnymi powłokami zmniejszającymi tarcie i poprawiającymi trwałość.

Technologia TSI (Turbocharged Stratified Injection) znacząco polepsza efektywność spalania dzięki bezpośredniemu wtryskowi paliwa i zastosowaniu turbosprężarek. W przypadku silników W12 najczęściej stosuje się układ biturbo, który pozwala osiągnąć bardzo wysokie moce przy zachowaniu płynności dostarczania momentu obrotowego.

Ponadto, zaawansowane systemy zarządzania silnikiem monitorują pracę każdego cylindra i dostosowują parametry w czasie rzeczywistym, co przekłada się na lepszą kulturę pracy i niższą emisję spalin.

Zasada działania silnika W12 – jak powstaje moc

Silnik W12 działa na zasadzie czterosuwowego cyklu spalania, gdzie każdy cylinder przechodzi przez suw ssania, sprężania, pracy i wydechu. Unikalny układ cylindrów powoduje, że momenty zapłonu i siły generowane przez każdy rząd cylindrów są rozłożone tak, aby minimalizować drgania i maksymalizować płynność pracy.

Dzięki zastosowaniu biturbo i systemu TSI, powietrze zasysane do cylindrów jest sprężane, co zwiększa gęstość mieszanki paliwowo-powietrznej i tym samym moc silnika. Elektronicznie sterowany układ wtrysku paliwa precyzyjnie dozuję paliwo, co przekłada się na wysoką efektywność spalania i redukcję emisji.

Układ zapłonowy i system wtrysku paliwa

W silniku W12 wykorzystuje się zaawansowane systemy zapłonowe oparte na cewkach indywidualnych dla każdego cylindra, co pozwala na precyzyjne sterowanie momentem zapłonu. Układ ten współpracuje z czujnikami położenia wału korbowego i wałka rozrządu, umożliwiając optymalizację pracy silnika pod kątem mocy i oszczędności paliwa.

System wtrysku paliwa to zazwyczaj bezpośredni wtrysk benzyny (TSI) wyposażony w dwie turbosprężarki (biturbo), które dostarczają sprężone powietrze do cylindrów. Układ ten pozwala na dynamiczną reakcję silnika na wymagania kierowcy oraz zmniejsza zużycie paliwa w trybie częściowego obciążenia.

Wpływ konstrukcji na osiągi i kulturę pracy silnika

Kompaktowa budowa silnika W12 oraz zastosowanie technologii biturbo i TSI wpływają na doskonałe osiągi – wysoka moc i moment obrotowy już przy niskich obrotach. W praktyce oznacza to bardzo dynamiczną jazdę, szybkie przyspieszenia i płynność w dostarczaniu mocy.

Ponadto, układ cylindrów i wału korbowego pozwala na bardzo równomierną pracę silnika, co przekłada się na niskie wibracje i przyjemny, charakterystyczny dźwięk. Z mojego doświadczenia wynika, że te cechy są doceniane szczególnie w samochodach luksusowych, gdzie komfort i kultura pracy silnika mają duże znaczenie.

Zastosowanie silnika W12 w motoryzacji luksusowej

Silnik W12 znalazł swoje miejsce głównie w samochodach premium i luksusowych, gdzie istotna jest nie tylko moc, ale także prestiż i wyjątkowe wrażenia z jazdy. Jego kompaktowe rozmiary pozwalają na montaż w modelach, które muszą łączyć dynamikę z komfortem i przestronnością wnętrza.

Przykłady modeli samochodów z silnikiem W12

• Audi A8 6.3 W12: Jeden z pierwszych luksusowych sedanów z silnikiem W12, łączący wysoką moc z komfortem jazdy.
• Volkswagen Phaeton W12: Flagowy model VW, gdzie silnik W12 podkreślał prestiż i zapewniał wyjątkowe osiągi.
• Bentley Continental GT i Flying Spur: Silnik W12 w tych modelach to synonim luksusu i sportowej elegancji, oferujący ponad 600 KM i moment obrotowy powyżej 800 Nm.

W praktyce zastosowanie silnika W12 w tych samochodach zapewnia doskonałą równowagę między mocą, kulturą pracy i odpowiednim poziomem emisji spalin, co jest ważne przy zachowaniu norm ekologicznych.

Porównanie silnika W12 z innymi układami silnikowymi

Silnik W12 często bywa porównywany do klasycznych V12, a także do konfiguracji VR6 i V8, z którymi dzieli pewne elementy konstrukcyjne.

Zalety i wady konstrukcji W12

Zalety:
– Kompaktowe rozmiary w porównaniu do tradycyjnego V12, co ułatwia montaż w kompaktowych wnętrzach silnikowych.
– Równomierne rozłożenie mocy i momentu obrotowego dzięki specyficznemu rozkładowi cylindrów i wału korbowego.
– Wysoka moc i moment przy relatywnie niskich obrotach, co przekłada się na dobrą dynamikę i elastyczność.
– Zaawansowane technologie wtrysku paliwa i turbodoładowania poprawiają efektywność i kulturę pracy.

Wady:
– Wyższe koszty produkcji i serwisowania ze względu na skomplikowaną budowę i zaawansowane materiały.
– Większe zużycie paliwa i wyższa emisja spalin w porównaniu do nowoczesnych jednostek hybrydowych lub elektrycznych.
– Problemy z dostępnością części i wymagający serwis, co podnosi koszty eksploatacji.

W porównaniu do tradycyjnego V12 silnik W12 jest bardziej kompaktowy i lżejszy, ale wymaga bardziej zaawansowanych rozwiązań konstrukcyjnych. Z kolei w porównaniu do V8 oferuje większą moc i szerszy zakres momentu obrotowego, kosztem złożoności i masy.

Eksploatacja i serwis silnika W12

Silnik W12, choć zaawansowany i oferujący znakomite osiągi, wymaga szczególnej troski podczas użytkowania i serwisowania.

Typowe problemy i koszty utrzymania

Do najczęstszych problemów należą:
– Zużycie pierścieni tłokowych i uszczelnień, co może prowadzić do spadku kompresji i zwiększonego zużycia oleju.
– Awaryjność turbosprężarek, zwłaszcza w wersjach biturbo, wymaga regularnej kontroli i serwisowania.
– Złożoność układu chłodzenia i olejenia, gdzie niewłaściwa eksploatacja może prowadzić do przegrzewania się jednostki.
– Koszty serwisu są wysokie ze względu na specjalistyczne części i konieczność serwisu w autoryzowanych punktach.

W praktyce oznacza to, że właściciel samochodu z silnikiem W12 musi być przygotowany na wyższe wydatki związane z regularnym serwisem i naprawami, ale równocześnie zyskuje jednostkę o wyjątkowych walorach dynamicznych.

Przyszłość i rozwój silnika W12 – czy to koniec czy nowy początek?

W kontekście rosnących wymagań dotyczących emisji spalin i efektywności energetycznej, przyszłość silników spalinowych, w tym W12, stoi pod znakiem zapytania. Producenci coraz częściej sięgają po rozwiązania hybrydowe i elektryczne, co skutkuje zmniejszeniem produkcji dużych, wielocylindrowych jednostek.

Bentley ogłosił zaprzestanie produkcji silnika W12, co jest wyraźnym sygnałem zmiany w branży motoryzacyjnej. Jednakże dla pasjonatów i kolekcjonerów silnik ten pozostaje symbolem inżynieryjnej perfekcji i luksusu.

Aktualne trendy technologiczne wskazują na rozwój hybryd plug-in i całkowicie elektrycznych układów napędowych, które oferują lepszą efektywność i spełniają rygorystyczne normy ekologiczne. Niemniej jednak, konstrukcja silnika W12 nadal będzie wykorzystywana w limitowanych wersjach i modelach specjalnych, gdzie priorytetem jest wyjątkowa dynamika i prestiż.

Z mojego doświadczenia wynika, że choć era silnika W12 dobiega końca, to wiedza i rozwiązania techniczne z nim związane będą stanowić inspirację dla przyszłych jednostek napędowych.
