Zasada działania czujnika różnicy ciśnień DPF i jego rola w pracy filtra cząstek stałych

• Czujnik różnicy ciśnień DPF monitoruje spadek ciśnienia między wlotem i wylotem filtra cząstek stałych.
• Jego poprawne działanie jest kluczowe dla efektywnej regeneracji filtra DPF oraz utrzymania norm emisji spalin.
• Uszkodzenie czujnika wpływa na błędne wskazania systemu zarządzania silnikiem, co może powodować problemy z pracą jednostki napędowej.
• Diagnostyka czujnika różnicy ciśnień obejmuje pomiary ciśnienia, testy elektryczne i analizę błędów w komputerze pokładowym.
• Wymiana czujnika powinna być przeprowadzana zgodnie z zaleceniami producenta i po dokładnej weryfikacji jego stanu.
• Nowoczesne czujniki różnicy ciśnień wykorzystują zaawansowane technologie, poprawiając dokładność i trwałość pomiarów.
• Ekspozycja na wysokie temperatury i zabrudzenia to główne czynniki wpływające na awarie czujnika różnicy ciśnień.

Czujnik różnicy ciśnień DPF to nieodłączny element nowoczesnych układów wydechowych, który zapewnia kontrolę nad filtrem cząstek stałych. Jego rola w monitorowaniu stanu filtra oraz wspomaganiu procesu regeneracji jest nie do przecenienia. W tym artykule poznasz szczegółową zasadę działania czujnika, dowiesz się, jak interpretować jego sygnały oraz jak diagnozować i usuwać usterki. Zaprezentuję też praktyczne wskazówki oraz najnowsze rozwiązania techniczne na rynku.

Jak działa czujnik różnicy ciśnień w filtrze DPF?
Czujnik mierzy różnicę ciśnień między wlotem a wylotem filtra DPF, co pozwala określić stopień jego zanieczyszczenia.

Jakie są objawy uszkodzonego czujnika różnicy ciśnień DPF?
Mogą to być błędy w systemie silnika, trudności z regeneracją filtra, zwiększone zużycie paliwa oraz kontrolka „check engine”.

Jak przeprowadzić diagnostykę czujnika różnicy ciśnień DPF krok po kroku?
Należy sprawdzić sygnały ciśnienia za pomocą specjalistycznego sprzętu diagnostycznego, zweryfikować przewody i gniazda, a także odczytać błędy z komputera pokładowego.

Kiedy wymienić czujnik różnicy ciśnień w układzie DPF?
Wymiana jest wskazana po stwierdzeniu nieprawidłowych wskazań, uszkodzenia mechanicznego lub elektrycznego czujnika oraz po nieudanej regeneracji filtra.

Jak czujnik różnicy ciśnień DPF wpływa na proces regeneracji filtra?
Dane z czujnika umożliwiają kontrolę momentu rozpoczęcia i zakończenia regeneracji, co zapobiega nadmiernemu zatykaniu filtra.

Zasada działania czujnika różnicy ciśnień w filtrze DPF

Podstawą skutecznej kontroli filtra cząstek stałych jest precyzyjny pomiar różnicy ciśnień spalin przed i za filtrem. To właśnie ta zasada działania czujnika różnicy ciśnień DPF decyduje o jego funkcjonalności i znaczeniu w układzie wydechowym. Czujnik monitoruje spadek ciśnienia na filtrze, który wzrasta wraz z jego zatykaniem się sadzą i popiołem. Dzięki temu system zarządzania silnikiem (EMS) może ocenić stan DPF i podjąć decyzję o regeneracji.

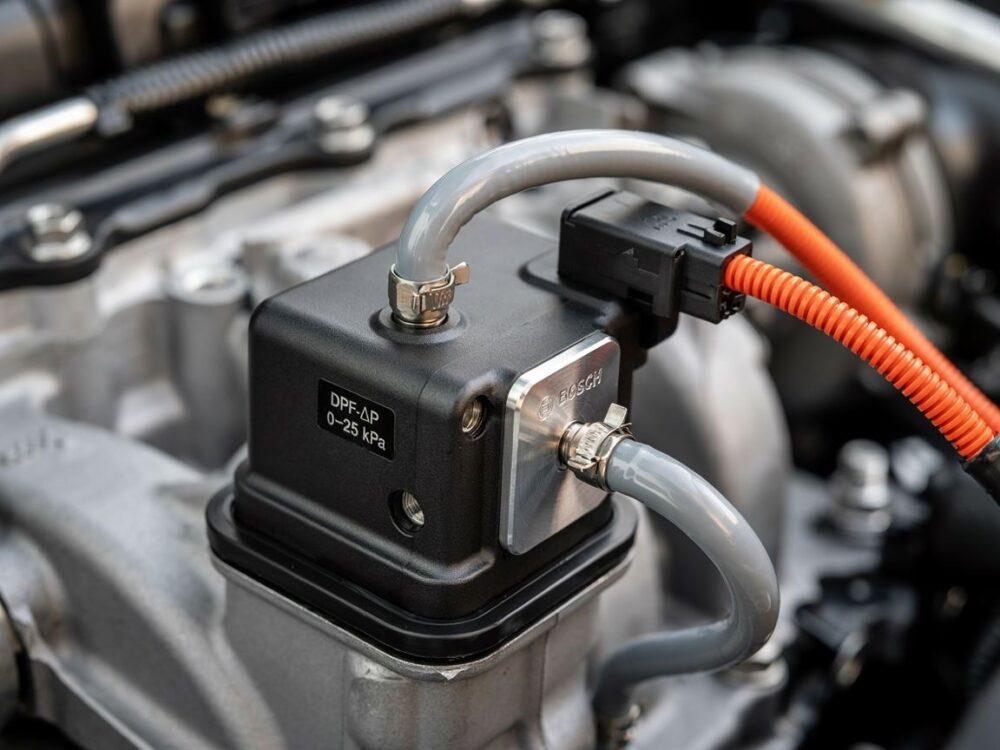

Budowa i elementy składowe czujnika różnicy ciśnień

Z mojego doświadczenia wynika, że kluczowym elementem czujnika jest membrana lub przetwornik ciśnienia, który reaguje na różnicę ciśnień. Typowy czujnik składa się z dwóch portów pomiarowych: jeden podłączony do układu wydechowego przed filtrem, drugi za filtrem. W zależności od typu czujnika, różnica ciśnień jest przekształcana na sygnał elektryczny za pomocą technologii piezoelektrycznej, rezystancyjnej lub MEMS (mikroelektromechanicznej). Często konstrukcja zawiera także elementy filtrujące, które zabezpieczają membranę przed zabrudzeniem.

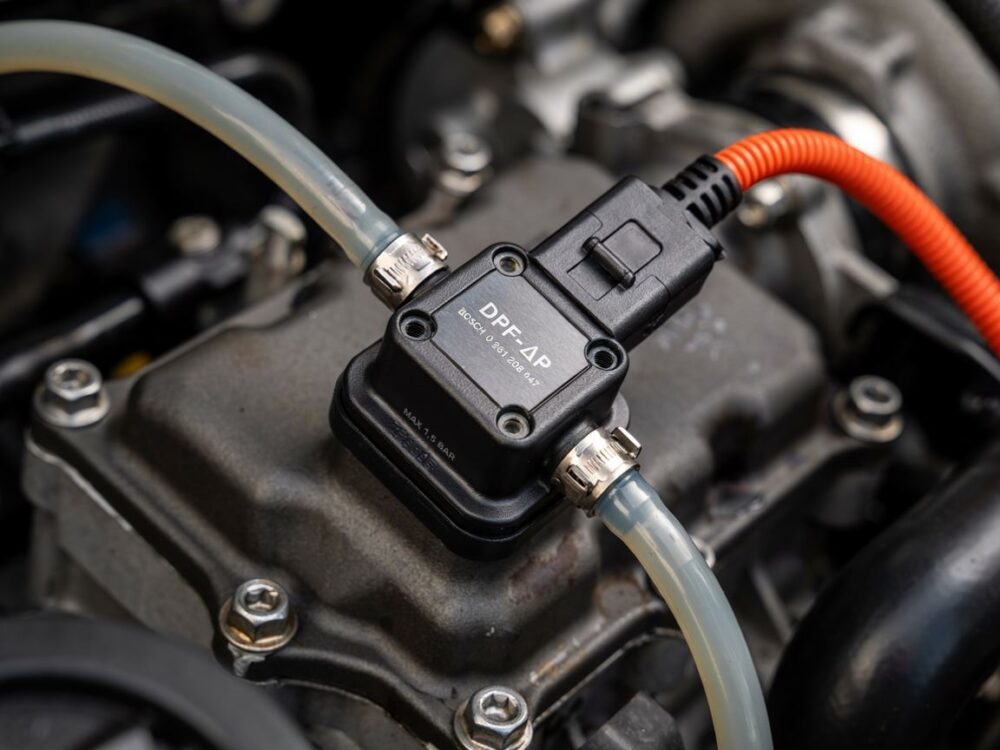

Jak czujnik różnicy ciśnień mierzy ciśnienie spalin

Pomiar polega na porównaniu ciśnienia spalin na wlocie i wylocie filtra DPF. W praktyce układ ma dwa przewody ciśnieniowe, które przenoszą ciśnienie spalin do czujnika. W momencie, gdy filtr zaczyna się zapychać, ciśnienie przed filtrem rośnie, a za filtrem spada, co skutkuje wzrostem różnicy ciśnień. Czujnik przekłada tę różnicę na wartość napięcia lub sygnału cyfrowego, który jest odczytywany przez sterownik silnika. Sterownik interpretuje te dane, aby monitorować stopień zanieczyszczenia filtra oraz zarządzać regeneracją.

Rola czujnika różnicy ciśnień w systemie DPF

Czujnik jest niezbędny do prawidłowego funkcjonowania filtra DPF oraz utrzymania standardów emisji spalin. Z mojego doświadczenia wynika, że bez poprawnych danych z czujnika różnicy ciśnień system zarządzania silnikiem nie jest w stanie efektywnie sterować procesem regeneracji filtra, co prowadzi do poważnych konsekwencji.

Wpływ czujnika na proces regeneracji filtra DPF

Regeneracja DPF to proces usuwania zgromadzonych cząstek stałych poprzez ich spalanie w wysokiej temperaturze. Czujnik różnicy ciśnień informuje sterownik, kiedy filtr jest zatkany na tyle, że należy rozpocząć regenerację. Jeśli czujnik wskazuje zbyt małą lub zbyt dużą różnicę ciśnień, proces może zostać uruchomiony zbyt późno lub zbyt wcześnie, co skutkuje niedostatecznym oczyszczeniem lub nadmiernym zużyciem paliwa. W praktyce oznacza to, że czujnik różnicy ciśnień DPF pełni rolę strażnika prawidłowej pracy filtra, zapewniając optymalizację procesu regeneracji.

Znaczenie czujnika dla kontroli emisji spalin

Filtr DPF jest jednym z najważniejszych elementów redukujących emisję cząstek stałych w spalinach diesla. Czujnik różnicy ciśnień jest integralną częścią systemu kontroli emisji, ponieważ pozwala na monitorowanie jego skuteczności. W sytuacji awarii czujnika lub jego nieprawidłowego działania, może dojść do przekroczenia norm emisji, co jest nie tylko szkodliwe dla środowiska, ale również może prowadzić do nałożenia kar finansowych i problemów z przeglądem technicznym.

Objawy i skutki uszkodzenia czujnika różnicy ciśnień

Typowe symptomy niewłaściwej pracy czujnika różnicy ciśnień mogą być mylące, ponieważ często przypominają inne usterki silnika lub układu wydechowego. Z mojego doświadczenia wynika, że szybka diagnostyka jest kluczowa, aby uniknąć poważniejszych konsekwencji.

Typowe symptomy niewłaściwej pracy czujnika

• Włączona kontrolka „check engine” na desce rozdzielczej
• Zwiększone zużycie paliwa
• Problemy z regeneracją filtra DPF – jej brak lub niepełne wykonanie
• Obniżona moc silnika i problemy z jego pracą
• Nieprawidłowe odczyty różnicy ciśnień podczas diagnostyki komputerowej

Konsekwencje eksploatacji samochodu z uszkodzonym czujnikiem

Zignorowanie awarii czujnika różnicy ciśnień może doprowadzić do nadmiernego zapchania filtra DPF, co skutkuje permanentnym uszkodzeniem filtra, wzrostem emisji szkodliwych substancji, a nawet problemami mechanicznymi silnika. Długotrwała eksploatacja bez sprawnego czujnika może również prowadzić do obniżenia żywotności innych elementów układu wydechowego oraz konieczności kosztownej naprawy.

Diagnostyka i testowanie czujnika różnicy ciśnień

Dokładna diagnostyka jest niezbędna, by potwierdzić stan czujnika i jego prawidłowe działanie. Diagnostyka czujnika różnicy ciśnień DPF krok po kroku wymaga specjalistycznej wiedzy i narzędzi.

Narzędzia i metody pomiarowe stosowane w diagnostyce

• Tester diagnostyczny OBD2 z funkcją odczytu parametrów ciśnienia spalin
• Manometr różnicy ciśnień do bezpośredniego pomiaru na przewodach czujnika
• Multimetr do pomiarów elektrycznych sygnału i ciągłości przewodów
• Symulatory sygnałów ciśnienia w celu testu reakcji sterownika

W praktyce diagnostyka rozpoczyna się od analizy błędów zapisanych w ECU, a następnie sprawdza się integralność przewodów oraz czystość gniazd i membrany czujnika. Pomiar różnicy ciśnienia w warunkach pracy silnika pozwala na ocenę stanu filtra i czujnika.

Interpretacja wyników pomiarów czujnika

Wyniki pomiarów powinny mieścić się w normach podanych przez producenta pojazdu. Zbyt mała różnica ciśnień może oznaczać uszkodzenie membrany lub zatkanie przewodów, natomiast zbyt duża różnica wskazuje na zapchany filtr lub błędne wskazania czujnika. Z mojego doświadczenia wynika, że analiza trendów pomiarowych podczas jazdy pozwala na precyzyjne określenie momentu konieczności regeneracji lub wymiany czujnika.

Wymiana i konserwacja czujnika różnicy ciśnień

Wymiana czujnika powinna być wykonywana świadomie i zgodnie ze wskazaniami diagnostyki oraz zaleceniami producenta pojazdu.

Kiedy należy wymienić czujnik różnicy ciśnień

• Przy stwierdzeniu fizycznego uszkodzenia membrany lub obudowy
• Gdy diagnostyka wykazuje błędne wartości pomiarów nie do skorygowania czyszczeniem
• Po nieudanej próbie regeneracji filtra, gdy różnica ciśnień nie spada
• W przypadku niestabilnych sygnałów elektrycznych i przerw w przewodach

Porady dotyczące montażu i kalibracji nowego czujnika

Podczas wymiany należy zadbać o czystość instalacji i poprawne podłączenie przewodów ciśnieniowych. Zaleca się wymianę przewodów na nowe, jeśli są zanieczyszczone lub uszkodzone. Po montażu nowego czujnika wskazana jest kalibracja przy użyciu narzędzi diagnostycznych, a także przeprowadzenie testów funkcjonalnych podczas jazdy próbnej. W praktyce warto też monitorować parametry czujnika w czasie pracy, by szybko wychwycić ewentualne nieprawidłowości.

Nowoczesne rozwiązania i trendy w czujnikach różnicy ciśnień DPF

W ostatnich latach obserwujemy dynamiczny rozwój technologii stosowanych w czujnikach różnicy ciśnień. Nowoczesne czujniki MEMS oferują większą dokładność, odporność na zabrudzenia i wyższy zakres pomiarowy. Integracja z systemami telematycznymi i zaawansowanymi sterownikami silnika pozwala na bardziej precyzyjne zarządzanie procesem regeneracji oraz diagnostykę zdalną.

Ponadto coraz popularniejsze stają się czujniki z funkcją samoczyszczenia oraz moduły kompensujące wpływ warunków atmosferycznych i zmian temperatury na pomiary ciśnienia. Dzięki temu systemy DPF stają się bardziej niezawodne i ekonomiczne w eksploatacji.

Technologie te są szczególnie istotne w pojazdach ciężarowych i flotach, gdzie minimalizacja przestojów i kosztów eksploatacji jest kluczowa.

Z mojego doświadczenia wynika, że inwestycja w nowoczesny czujnik różnicy ciśnień oraz regularna diagnostyka to najlepsza droga do długotrwałej i bezproblemowej pracy filtra DPF.

Zachęcam do regularnej kontroli stanu czujnika różnicy ciśnień DPF, ponieważ jego prawidłowe działanie to gwarancja efektywnej pracy filtra cząstek stałych oraz spełniania norm emisji spalin. W razie problemów z filtrem DPF, szybka diagnostyka i ewentualna wymiana czujnika pozwolą uniknąć kosztownych napraw i utrzymać samochód w dobrej kondycji technicznej.

Źródła / Odniesienia:
1. https://botland.com.pl/blog/czujnik-roznicy-cisnien-dpf-co-musisz-wiedziec/
2. https://www.filtry-dpf-fap.pl/aktualnosci/czujnik-roznicy-cisnien-dpf-zasada-dzialania
3. https://tuneforce.pl/dpf-jak-dziala/
4. https://motofocus.pl/czesci-samochodowe/108619/co-powoduje-awarie-czujnika-roznicy-cisnien-dpf
